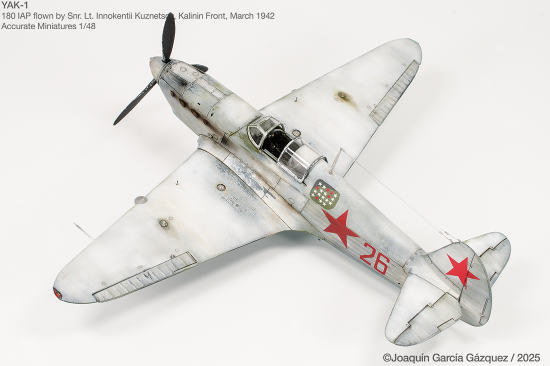

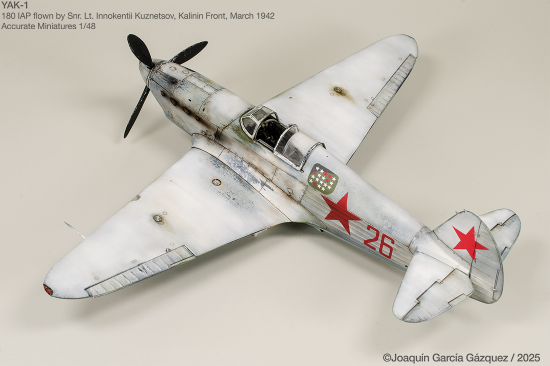

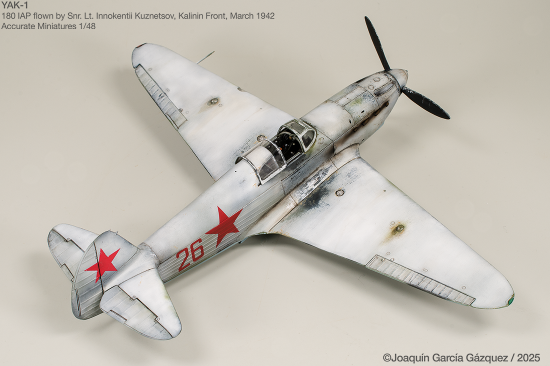

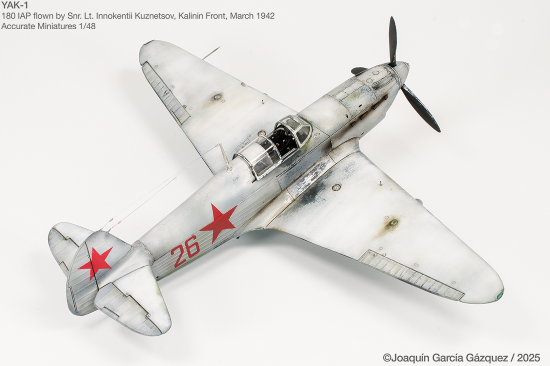

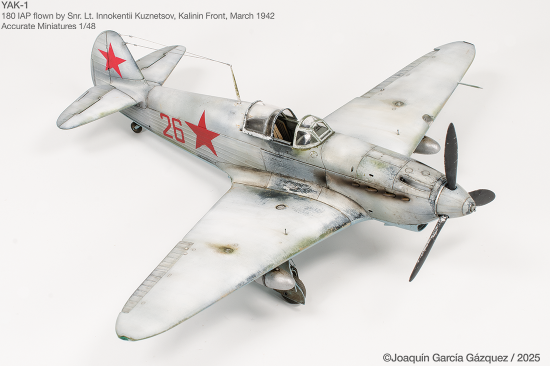

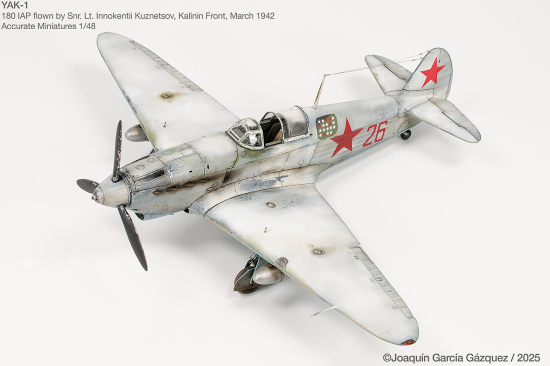

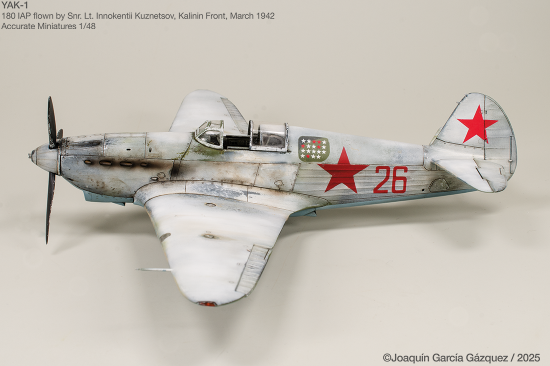

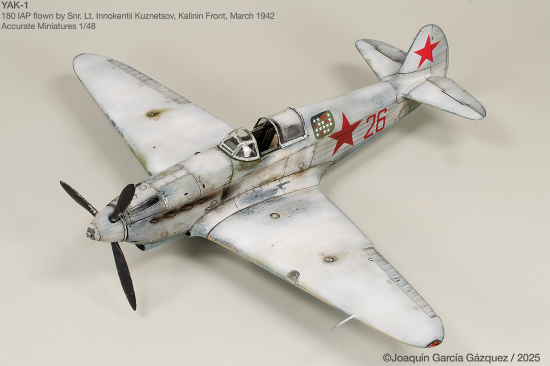

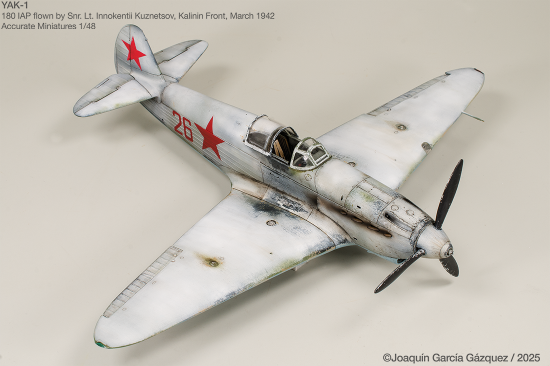

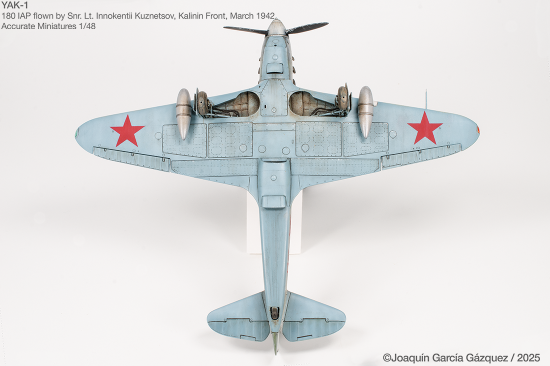

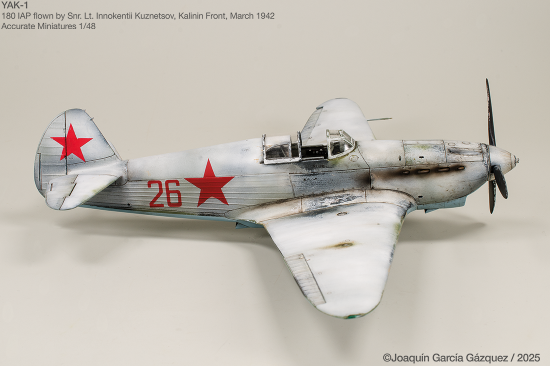

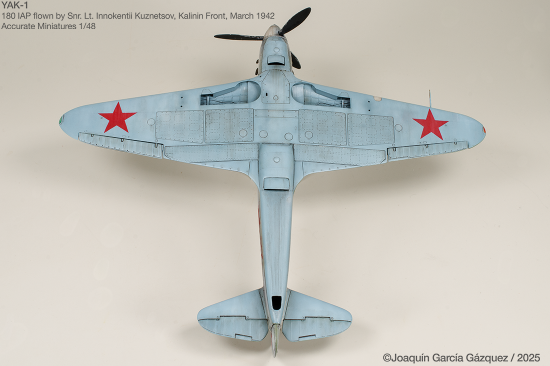

Hoy quiero compartir con vosotros el resultado de mi último proyecto: el Yak‑1 de Accurate Miniatures en escala 1/48. Después de varios intentos, finalmente he terminado el modelo y, sin duda, ha sido el avión más complicado de montar y pintar que he abordado hasta la fecha.

Un desafío que valió la pena

El Yak‑1 es una aeronave con muchos detalles finos y superficies complejas. Cada pieza requería una atención cuidadosa para lograr un ajuste preciso y una superficie lisa antes de pasar a la capa de pintura. Dedicar tiempo a la preparación de la pieza, lijar suavemente los bordes y aplicar una imprimación adecuada fue esencial para evitar imperfecciones visibles en la escala.

La pintura

Para la capa de pintura opté por una combinación de aerógrafo y pincel, lo que me permitió reproducir tanto los grandes planos de color como los pequeños matices de desgaste. Utilicé colores de Gunze Sangyo y Real Colors de AK, para el aerógrafo y acrílicos 3 Gen de AK, para detalles a pincel. El envejecido y desgaste está hecho con óleos, el proceso ha necesitado varias sesiones, pero el resultado final, creo que refleja fielmente la apariencia de un Yak‑1 en servicio.

Conclusión

Estoy satisfecho con el acabado y con la sensación de haber superado lo que para mi ha sido todo un reto.

Espero os guste.

Si tienen preguntas sobre técnicas específicas de montaje o pintura, no dudéis en preguntar, estaré encantado de responder. ¡Gracias por leer!

If you’d like to read this article in another language, you can easily translate it using your preferred tool →

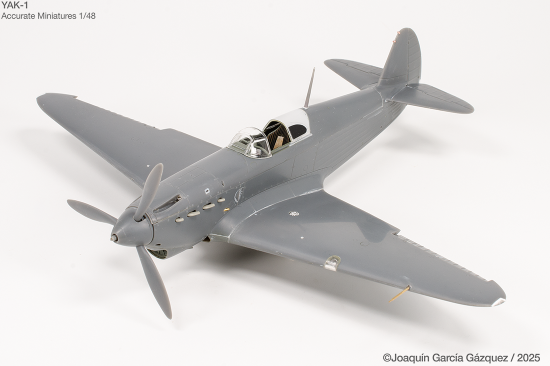

El montaje del Yak-1 de Accurate Miniatures ha sido, sin duda, uno de los más complejos que he afrontado hasta el momento. Acostumbrado a los vehículos militares, abordar este avión ha supuesto un ejercicio de precisión y paciencia. La maqueta, con un diseño interesante y aparentemente sencilla por sus líneas y despiece, requiere sin embargo una atención constante en cada ajuste y detalle.

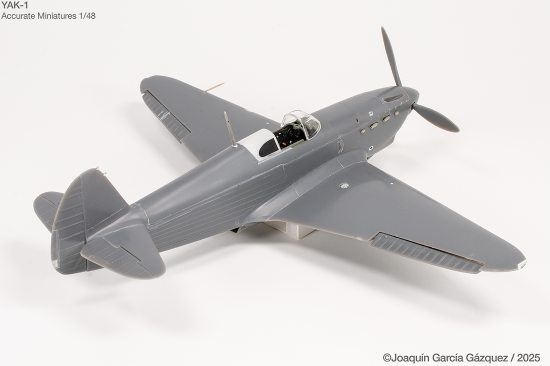

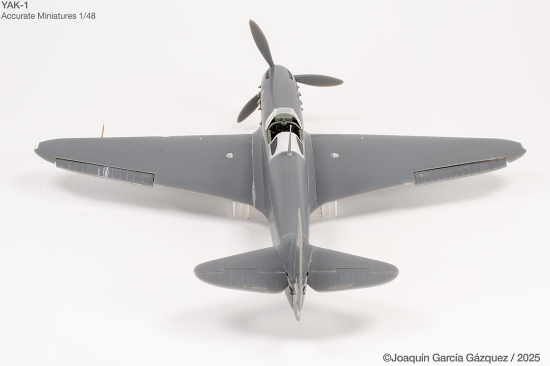

Vista trasera superior. Los alerones aparecen bajados, tal como se incluyen en el kit original.

Ha sido necesario trabajar y afinar muchos elementos: el encaje de las alas, el alineado del tren y la limpieza de las uniones. Todo resulta determinante para lograr un resultado correcto.

A cada mejora que resolvía aparecía otra carencia que solucionar. Reconozco que el proceso se me ha hecho largo y algo tedioso, pero ha merecido la pena.
He procurado ajustar al máximo todos los elementos, corrigiendo pequeñas —y no tan pequeñas— imperfecciones, y reforzando los detalles más visibles. El resultado final reproduce las líneas del modelo original: sencillas, elegantes y con ese aire funcional tan característico de los aviones soviéticos.

Mejoras y complementos empleados

He utilizado varios complementos aftermarket para afinar el kit original:

• Fotograbado Eduard 48268, para detallar cabina, radiador y pozos del tren.
• Ruedas de resina Aires 4601 Yak-1, con plantillas de pintura Eduard incluidas.
• Indicadores de nivel de combustible Yahu Models YMS4807, instalados en el extradós del ala.
• Sección central de la cabina Squadron 9603, pieza vacuforme que mejora notablemente la transparencia y el espesor del original, además de sustituir una pieza dañada.
• Tubo Pitot Fine Molds AC-48, recortado y adaptado para este modelo.
• Tubos de escape Quickboost Yak-1 QB48 091, en sustitución de los del kit, por su mejor definición y fineza.

La suma de estas mejoras no altera la línea original del Yak, pero aporta fineza, ajuste a la escala y una sensación general de fidelidad y realismo.

En resumen, el montaje ha exigido más atención de lo habitual —especialmente en el ajuste del fuselaje con las alas, y en las tomas y salidas inferiores de aire—, pero el esfuerzo ha merecido la pena.
Con el modelo completamente ensamblado y todo afinado, comienza ahora la fase de pintura, donde intentaré reflejar el ambiente frío y austero del Frente de Kalinin en el invierno de 1942.

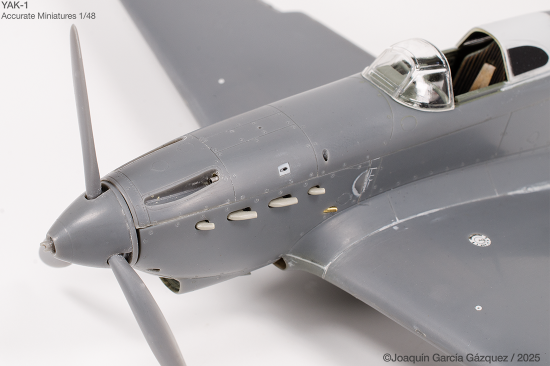

Detalle frontal derecho: las ametralladoras Berezin se reproducen con agujas hipodérmicas cortadas y ajustadas. Nótese el sellado de los orificios originales, excesivamente grandes con plasticard, y su posterior reconstrucción al tamaño adecuado. Los escapes de resina completan el conjunto con gran finura.

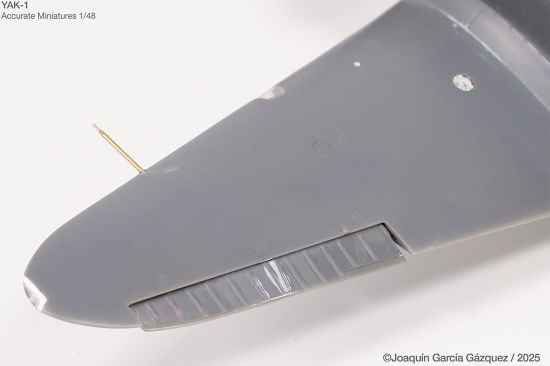

Tubo Pitot de Fine Molds, recortado y ajustado según las dimensiones reales del aparato. La luz de aterrizaje se detalla reproduciendo la bombilla y el pequeño proyector, el transparente se lija para igualar con el ala y se pule para darle transparencia.

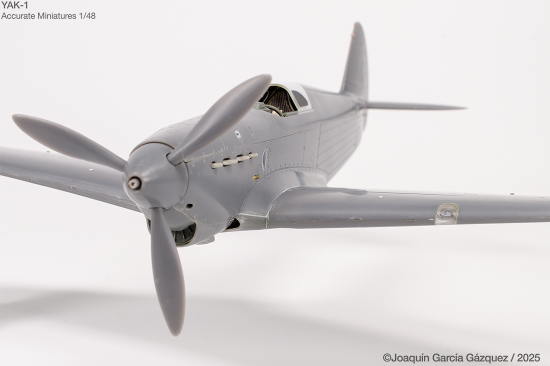

Vista delantera izquierda. Se distinguen los indicadores de nivel de combustible sobre el ala y el orificio taladrado para el futuro indicador de tren bajado.

Los pequeños bulbos inferiores se reproducen con discos de plasticard obtenidos con sacabocados, lijados y pulidos hasta lograr la forma semiesférica.

La sección trasera inferior del fuselaje requiere un importante trabajo de ajuste. Tras eliminar las uniones, se reconstruye la estructura entelada con plasticard de 0,13 mm y masilla Mr. Surfacer 1200, lijando y puliendo hasta obtener bordes suaves.

Pozos del tren de aterrizaje detallados con hilo de cobre, funda de cable telefónico y piezas del fotograbado de Eduard.

Componentes del tren de aterrizaje listos para pintura, con hidráulicos y fijaciones detallados.

Depósitos auxiliares de combustible subalares, limpios y listos para su instalación final.

Y de momento esto es todo, si os gustan estas entradas podéis suscribiros y estar puntualmente informados en la casilla que está justo debajo de este post. Gracias por vuestra atención.

¡Hola a todos y bienvenidos de nuevo al taller!

Después de una pausa obligada (o de una inversión considerable de tiempo, según se mire), me alegra poder compartir un avance significativo en el proyecto de esta semana: hemos finalizado la fase más laboriosa de ajustes y correcciones antes de pasar a la pintura.

Un Trabajo de Diez Sesiones (y no dos)
La planificación inicial de esta etapa pre-pintura era de un par de sesiones sencillas de lija y pulido. Sin embargo, la realidad del modelismo a escala siempre depara sorpresas. Lo que se planeó en dos sesiones se ha extendido, finalmente, a unas diez. A pesar de la frustración inicial, ha merecido la pena por la calidad del resultado final.

El principal escollo se encontró en el ajuste de las piezas de la carlinga y las tomas de aire. Fue necesario retocar con plasticard la salida de aire del radiador y la entrada inferior delantera. Como podéis ver en las fotografías que acompañan este post, las aberturas de la maqueta base eran sensiblemente más grandes que sus respectivas tapas. Este tipo de correcciones son cruciales para un acabado realista.

Mejoras de Detalle y Componentes de Resina
Con la estructura de la carrocería ya resuelta, el foco se ha movido hacia la preparación de los elementos auxiliares que se pintarán por separado: el tren de aterrizaje y los dos depósitos auxiliares.

Para elevar el nivel de detalle, he incorporado y modificado varias piezas de aftermarket:

• Escapes del Motor: Se han sustituido las piezas originales por los escapes de resina de Aires, que ofrecen una definición y realismo inigualables.
• Tubo Pitot: El componente ha sido reemplazado por la referencia de Fine Molds, ajustándolo en longitud y forma para que encaje perfectamente con la escala.
• Los indicadores de las alas del nivel de combustible son de Yahu Models.
• Pozos del Tren: Esta ha sido una de las áreas que ha absorbido más tiempo. Los pozos han sido detallados a mano mediante scratch: utilizando hilo de cobre y funda de cable telefónico para simular las tuberías hidráulicas. Además, se han añadido algunas piezas de fotograbado (FG) de Eduard para los puntos de anclaje y estructuras finas.

Ahora a preparar el tren de aterrizaje y los depósitos subalares y… ¡a pintar!

¿Qué opináis de las correcciones con plasticard? Dejadme vuestros comentarios sobre cómo soléis abordar este tipo de desajustes en las maquetas.
